Ճնշման միջակայք և անվտանգության կոնֆիգուրացիա. դաշտային ինժեների ստուգաթերթ կոմպրեսորի ընտրության համար

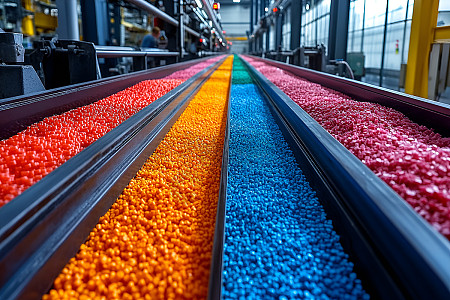

Անցած եռամսյակում ինձ կանչեցին Թաիլանդում գտնվող պլաստմասսայի գործարան: Նրանց արտադրական գիծը 18 ժամվա ընթացքում չի աշխատում։ Արմատային պատճառը. Պտուտակային օդային կոմպրեսորը, որն անթերի աշխատում էր երեք տարի, հանկարծակի մի գիշերվա ընթացքում առգրավվեց:

Երբ ես քաշեցի գերանները, բարձր ջերմաստիճանի ահազանգը գործարկվեց, բայց ջերմային սենսորը երբեք միացված չէր վթարային անջատման միացմանը: Կոմպրեսորը շարունակում էր աշխատել, մինչև ռոտորը եռակցվեց պատյանին:

Այդ միջադեպը մեքենայի խափանում չէր: Դա կոնֆիգուրացիայի ձախողում էր:

Տարիների ընթացքում ես տեսել եմ նմանատիպ պատմություններ ամբողջ աշխարհում՝ սկսած Մերձավոր Արևելքի նավթաքիմիական օբյեկտներից մինչև Եվրոպայում սննդի վերամշակման գործարաններ: Ընդհանուր շարանը հազվադեպ է կոմպրեսորային տիպի: Գրեթե միշտ դա անվտանգության կոնֆիգուրացիայի խախտում է իրական գործառնական ճնշման համեմատ:

Այս ուղեցույցը տեսական աշխատանք չէ: Դա գործնական ստուգաթերթ է, որը կազմված է իրական խափանումներից, ծածկույթներիցպտուտակային օդային կոմպրեսոր, բարձր ճնշման մխոց և կենտրոնախույս միավորներ, որպեսզի կարողանաք համապատասխանեցնել ճիշտ պաշտպանիչ շերտերը ձեր հատուկ ճնշման տիրույթին:

Ցածր ճնշման միջակայք (մինչև 15 բար / 220 psi) - «Պարզ» համակարգերի թաքնված ռիսկերը

Սա ամենատարածված ճնշման գոտին է, ևպտուտակային օդային կոմպրեսորգերակշռում է այս տարածությունը: Քանի որ այս համակարգերը ընկալվում են որպես «ստանդարտ», շատ օպերատորներ ենթադրում են, որ հիմնական պաշտպանությունը բավարար է: Գործնականում ես տեսնում եմ երեք կրկնվող բացեր.

1. Ջերմաստիճանի տրամաբանություն, ոչ միայն ջերմաստիճանի անջատիչներ

Շատ բազային մոդելի պտուտակային կոմպրեսորներ օգտագործում են պարզ բիմետալ ջերմաստիճանի անջատիչ: Այն շարժվում է 120°C-ով, բայց մինչ այդ յուղն արդեն կոքսվել է: Պատշաճ կազմաձևված պտուտակային օդային կոմպրեսորը պետք է ներառի PT100 RTD սենսոր՝ լարային տրամաբանական կողպեքով, այլ ոչ թե PLC-ում փափուկ ահազանգ: Կարգավորիչը պետք է ֆիզիկապես անջատի հոսանքը 110°C ջերմաստիճանում և պահանջի ձեռքով վերականգնում: Այս միակ հատկությունը կանխում է ռոտորի վաղաժամ խափանումների 70%-ը, որոնք ես հանդիպում եմ ամբողջ աշխարհում:

2. Դիֆերենցիալ ճնշման մոնիտորինգ յուղի ֆիլտրում

Խցանված նավթի ֆիլտրը սովամահ է լինում առանցքակալներին: Կոմպրեսորային փաթեթների մեծ մասը վերահսկում է միայն վերջնական լիցքաթափման ճնշումը: Բայց մի լավ հստակեցվածպտուտակային օդային կոմպրեսորպետք է ունենա delta-P անջատիչ նավթի ֆիլտրի վրայով: Երբ ճնշման դիֆերենցիալը գերազանցում է 2,5 բարը, վերահսկիչը պետք է նշի ծառայության ծանուցում նախքան շրջանցող փականը բացվի և չֆիլտրված յուղը շրջանառվի: Սա էժան հավելում է, որն իր համար վճարում է մեկ խուսափած կապիտալ վերանորոգման դեպքում:

3. Ֆազային պաշտպանություն և ռոտացիայի ստուգում

Ես տեսել եմ հակառակ ռոտացիայի վնաս Ինդոնեզիայում, Նիգերիայում և Բրազիլիայում՝ միշտ կայքի հոսանքի վերամիացումից հետո: Պատշաճ կազմաձևված պտուտակային կոմպրեսորը պետք է ներառի փուլային հաջորդականության ռելե, որը ֆիզիկապես կկանխի գործարկումը, եթե ռոտացիան սխալ է: Սա ընտրովի չէ. դա հիմնարար շերտ է, որը պետք է նշվի յուրաքանչյուր գնման պատվերի մեջ:

Ցածր ճնշման համար այս երեք պաշտպանիչ օդային կոմպրեսորը ապահովում է հուսալիության և անվտանգության լավագույն հավասարակշռությունը: Մի ընդունեք փաթեթը, որը չունի լարային ջերմային և ֆազային պաշտպանություն՝ անկախ գնային առավելությունից:

Միջին ճնշման միջակայք (15–40 բար / 220–580 psi) — Ջերմային կասկադների կառավարում մխոցային կոմպրեսորներում

Հենց որ անցնում եք 15 բարը, շուկան շարժվում է դեպի բազմաստիճան մխոցային կոմպրեսորներ: Այստեղ անվտանգության խնդիրը միայն ճնշման զսպումը չէ, այլ ջերմային գրադիենտի կառավարումն է:

Մի քանի տարի առաջ ես հետաքննեցի Հնդկաստանում PET նախամշակման գործարանում բռնկված հրդեհը: Երկաստիճան մխոցային կոմպրեսորի մոտ խցանվել է միջսառեցնող սարքը: Երկրորդ փուլի արտանետման ջերմաստիճանը բարձրացել է մինչև 230°C՝ այրելով ածխածնի կուտակումները արտանետման փականի մեջ: Բոցը նորից հայտնվեց բեռնախցիկի մեջ:

Հետաքննությունը պարզել է, որ կոմպրեսորը վերահսկել է միայն լիցքաթափման վերջնական ջերմաստիճանը: Միջանկյալ փուլը անկախ պաշտպանություն չուներ։

Միջին ճնշման մխոցային ստորաբաժանումների համար ես խորհուրդ եմ տալիս երեք չսակարկելի անվտանգության շերտեր.

•  Ջերմաստիճանի անկախ մոնիտորինգ յուրաքանչյուր սեղմման փուլում:Յուրաքանչյուր բալոնի արտահոսք պետք է ունենա իր ջերմակույտը, և PLC-ն պետք է անջատի, եթե որևէ փուլ գերազանցի իր նախագծային սահմանը, և ոչ միայն վերջնական ելքը:
• Անվտանգության մեխանիկական փականներ՝ ցուցիչով:Բարձր ճնշման ծառայությունների դեպքում անվտանգության փականները կարող են բարձրանալ և նորից նստել, բայց ամբողջությամբ չեն փակվում՝ առաջացնելով միկրո արտահոսք: Նշեք բարձրացնող լծակով և տեսողական ցուցիչով փականներ, որպեսզի օպերատորները կարողանան հաստատել, թե արդյոք փականը ազատվել է: Սա հատկապես կարևոր է հեռավոր կամ առանց հսկողության վայրերում:
• Ավտոմատացված կոնդենսատի արտահոսք՝ ձեռքով պահուստավորմամբ:Միջին ճնշման սեղմման ժամանակ խոնավությունն անխուսափելի է: Ավտոմատ արտահոսքը ձախողվում է. ես տեսել եմ, որ էլեկտրամագնիսական պարույրները այրվում են խոնավ միջավայրում: Յուրաքանչյուր ավտոմատ արտահոսք պետք է ապահովված լինի ձեռքով մեկուսացման և արտահոսքի փականով, շաբաթական ձեռքով ստուգման գրավոր ընթացակարգով:

Բարձր ճնշման միջակայք (40 բար / 580 psi-ից բարձր) — API ստանդարտը որպես ձեր ելակետ

40 բարը գերազանցող կիրառությունների դեպքում՝ գազալցակայաններ, խողովակաշարերի փորձարկում կամ ազոտի բարձր ճնշման բարձրացում, անվտանգության կոնֆիգուրացիան անցնում է լավագույն փորձից ինժեներական կոդերի: Այս ասպարեզում պտուտակային օդային կոմպրեսորը հազվադեպ է օգտագործվում. մխոց կամ դիֆրագմային ստորաբաժանումները ստանձնում են: Այնուամենայնիվ, անվտանգության սկզբունքները համընկնում են:

Հիմնվելով API 618-ի (մխոցային կոմպրեսորների) և ASME B31.3 խողովակաշարի պահանջների վրա՝ ահա թե ինչ պետք է ներառի բարձր ճնշման յուրաքանչյուր փաթեթ.

1. Կրկնակի գերճնշումից պաշտպանություն հաջորդականությամբ:Մեկ օգնության փականը բավարար չէ: Կազմաձևը պետք է ներառի առաջնային օգնության փական, որը սահմանված է 5% գործառնական ճնշումից բարձր, և երկրորդական փական սահմանված է 8%, որը լիցքաթափվում է դեպի անվտանգ օդափոխիչ: Այս ավելորդությունը կանխել է աղետալի խզումները երկու գործարաններում, որոնց հետ ես աշխատել եմ Միացյալ Նահանգներում:

2. Թրթռումների և գավազանների անկման մոնիտորինգ:Բարձր ճնշման մխոցային կոմպրեսորները զգում են զգալի մեխանիկական սթրես: Ես խստորեն խորհուրդ եմ տալիս

•  Հարևանության զոնդեր յուրաքանչյուր խաչմերուկի ուղեցույցի վրա՝ հայտնաբերելու հեծյալի օղակի մաշվածությունը
•  Թրթռման փոխարկիչներ յուրաքանչյուր բալոնի գլխի վրա՝ անջատման տրամաբանությամբ, եթե արագությունը գերազանցում է 25 մմ/վրկ.

3. Բեռնախցիկի յուղի ճնշումը ցածր անջատմամբ:Բարձր ճնշման ծառայության ժամանակ նավթի ճնշումը պահպանում է առանցքակալները, ինչպես նաև գործարկում է հզորության վերահսկման բեռնաթափիչները: Ցածր յուղի ճնշման անջատիչը, որն անմիջապես անջատում է վարորդը, պարտադիր է՝ ոչ թե նախազգուշացնող լույս, այլ ֆիզիկական անջատման ռելե:

Կենտրոնախույս կոմպրեսորներ. ալիքներից պաշտպանությունը անձնակազմի պաշտպանությունն է

Կենտրոնախույս կոմպրեսորները գործում են շատ բարձր արագությամբ, հաճախ մեծ շարժիչներով: Անվտանգության ամենավտանգավոր իրադարձությունը գերճնշումը չէ, դա բարձրացումն է:

Երբ կենտրոնախույս կոմպրեսորը բարձրանում է, ռոտորը կարող է առանցքային տեղաշարժվել մի քանի միլիմետրով միլիվայրկյաններով: Ստացված թրթռումը կարող է պատռել արտահոսքի խողովակը: Ես տեսել եմ եվրոպական քիմիական գործարանում 10 դյույմանոց չժանգոտվող պողպատի եզրը կտրելու մի ալիք:

Կենտրոնախույս ագրեգատների համար անվտանգության այս հատկանիշները սակարկելի չեն.

•  Հակալիքային հսկողություն հատուկ արագ գործող փչող փականներով:Փականի արձագանքման ժամանակը պետք է լինի 1 վայրկյանից պակաս: Հստակեցնելիս մատակարարից խնդրեք փականի քայլ-արձագանքման փորձարկման հաշվետվությունը: Եթե ​​չեն կարողանում տրամադրել, համարեք կարմիր դրոշ։
•  Սռնու դիրքի մոնիտորինգ (հոսանքի կրող կրող մաշվածություն):Պետք է տեղադրվեն լիսեռի տեղաշարժը չափող երկու անկախ հարևանության զոնդեր: Եթե ​​առանցքային շարժումը գերազանցում է 0,3 մմ-ը (կախված ռոտորի կառուցվածքից), համակարգը պետք է սկսի վերահսկվող անջատում, նախքան մղիչ առանցքակալների ձախողումը:
• Չոր գազի կնիքները կափույր հոսքի մոնիտորինգով:Վտանգավոր գազերի կիրառման համար տանդեմային չոր գազի կնիքները ստանդարտ են: Բայց իրական անվտանգությունը արտահոսքի կափույր հոսքաչափի մեջ է: Օդափոխման հոսքի աստիճանական աճը ցույց է տալիս կնիքի վատթարացումը և ապահովում է շաբաթների վաղ նախազգուշացում, եթե մոնիտորինգը տեղադրված է և գործում է:

Անվտանգության երեք ունիվերսալ կանոն՝ անկախ նրանից, թե որ կոմպրեսորի տեսակն եք ընտրում

Համաշխարհային մասշտաբով ես այցելած բոլոր կայքէջերում՝ լինի պտուտակային օդային կոմպրեսոր Ավստրալիայի հանքում, մխոցային կոմպրեսոր ռուսական գազի կայանում, թե կենտրոնախույս միավոր գերմանական նավթավերամշակման գործարանում, այս երեք կանոնները ճշմարիտ են.

1.  Ձեռքով մեկուսիչ փականներ կոմպրեսորի արտանետման ժամանակ:Էլեկտրոնային անջատումները կարող են ձախողվել: Ֆիզիկական գնդիկավոր փականը կամ դարպասի փականը արտահոսքի եզրին օպերատորներին հնարավորություն է տալիս մեկուսացնել կոմպրեսորը համակարգից արտակարգ իրավիճակների ժամանակ, նույնիսկ եթե կառավարման համակարգը չի արձագանքում:
2. Քսայուղային համակարգերի վրա տեսողության ապակի:Նավթով լցված պտուտակային կոմպրեսորների համար նավթի վերադարձի գծի տեսադաշտի ապակին պարզ, անտեսված անվտանգության սարք է: Եթե ​​դուք չեք տեսնում նավթի հոսքը բեռնված շահագործման ընթացքում, նավթի մաքրման գիծը արգելափակված է: Առանց այս տեսողական հաստատման, կոմպրեսորը աստիճանաբար կկորցնի նավթը, ինչը կհանգեցնի կրիչների սովի: Ես խորհուրդ եմ տալիս նշել տեսադաշտի ապակի յուրաքանչյուր յուղով լցված պտուտակային օդային կոմպրեսորի վրա որպես ստանդարտ գիծ:
3.  Կալիբրացիայի գրառումներ յուրաքանչյուր ճնշման և ջերմաստիճանի սենսորի համար:Ես չեմ կարող սա բավականաչափ շեշտել: Սենսորը, որը ցույց է տալիս 5°C ցածր ջերմաստիճան, կխաթարի ձեր անվտանգության ամբողջ կազմաձևը: Համոզվեք, որ ձեր մատակարարը տրամադրում է գործարանային տրամաչափման վկայագրեր, որոնք կարող են հետագծվել միջազգային ստանդարտներին (ISO 17025): Ավելին, պլանավորեք տարեկան վերահաշվառում. սա անվտանգության ամենաարդյունավետ ներդրումն է, որը դուք կարող եք կատարել:

Վերջնական ընտրություն կատարելը. Ձեր պարտականությունների վրա հիմնված որոշման մատրիցա

Եթե ​​դուք գտնվում եք նոր կոմպրեսորային կայանի պլանավորման փուլում, ահա պարզեցված շրջանակ, որը ես կիսում եմ հաճախորդների հետ կայքի գնահատման ժամանակ.

Ինչու՞ է դա կարևոր — Համապատասխանությունից դուրս

Ես աշխատել եմ կոմպրեսորային համակարգերի վրա վեց մայրցամաքներում: Ամենահաջողակ օպերատորները անվտանգության կոնֆիգուրացիան չեն դիտարկում որպես ծախսերի գիծ: Նրանք այն դիտարկում են որպես ապահովագրություն, որը շահաբաժիններ է վճարում ժամանակի, սպասարկման կանխատեսելիության և անձնակազմի վստահության մեջ:

Ճիշտ կազմաձևված պտուտակային օդային կոմպրեսորը՝ պատշաճ ջերմային և ֆիլտրային պաշտպանությամբ, կբավականացնի վատ կազմաձևված միավորը երեքից հինգ տարի՝ 40%-ով ավելի քիչ չպլանավորված կանգառներով: Լավ սարքավորված մխոցային կոմպրեսորը ձեզ կզգուշացնի խափանման միջսառեցման մասին շաբաթներ առաջ այն հրդեհի վտանգ դառնալուց: Ուժից պաշտպանված կենտրոնախույս ագրեգատը կպահի ձեր խողովակը անձեռնմխելի 20 տարվա նախագծային կյանքի ընթացքում
